與傳統遙控器主機並接安裝

與傳統遙控器主機並接安裝

安裝說明PDF下載
pdf_downlaod

我司的藍牙遙控主機預設狀態白、黃兩線是a接點(NO),紅色線為b接點(NC),綠色為共線(com),剩下兩條交流電(AC)為黑色。

移動Pin腳可讓紅色b接點(NC)改為a接點(NO)。

一,關閉電源

二,若輸入電壓是110V,將主機外殼打開,將220V切換為110V
220V切110V

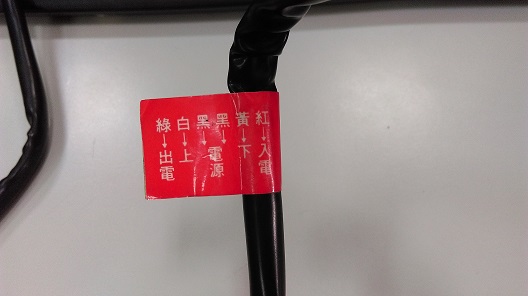

三,將馬達/傳統遙控器端的配線與優仕達端的配線進行比對,例如比對遙控主機端類似下圖貼紙。一般多以白(上)、黃(下)、紅(入電)、綠(出電)、黑(交流電)五種顏色。

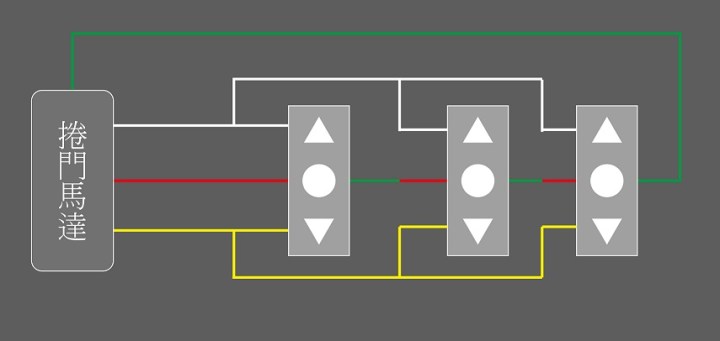

若顏色完全不照一般配線顏色,則需要解析其他方面做為參考,例如打開押扣開關,觀察裡面的配線:

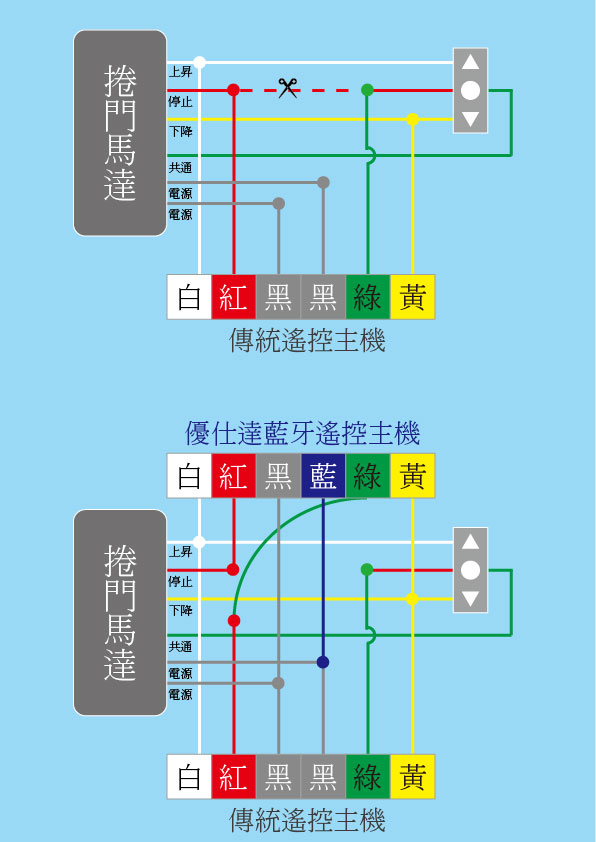

四,當確認顏色與配線之功能符合時,可用下方剪線法

  1. 剪斷傳統遙控主機的電線封套
  2. 將上、下以及兩條電源線各別接在一起,同時剪斷傳統遙控主機的入電()
  3. 將分離端的入電()接到優仕達藍牙主機的入電(),優仕達藍牙主機的出電()接到傳統遙控主機的入電()。

新剪線法-01

五,恢復供電

六,測試上、停、下,若上下方向相反,可移除反向接腳

IMAG0318
